L'inasprimento delle normative per la verifica di sicurezze
delle costruzioni, nonché le prescrizioni del "nuovo codice
della strada", hanno portato la necessità di sostegni dalle
prestazioni molto più spinte rispetto a quelli utilizzati in
passato.
La nostra risposta è stata il palo semaforico a sezione ottagonale
con sbraccio ricurvo, che sfrutta le potenzialità della tecnologia
dei pali da lamiera e nel contempo rispetta la tradizione estetica
dei pali semaforici con sbracci ricurvo.
Pali semaforici ottagonali ricurvi ::..
Descrizione
generale

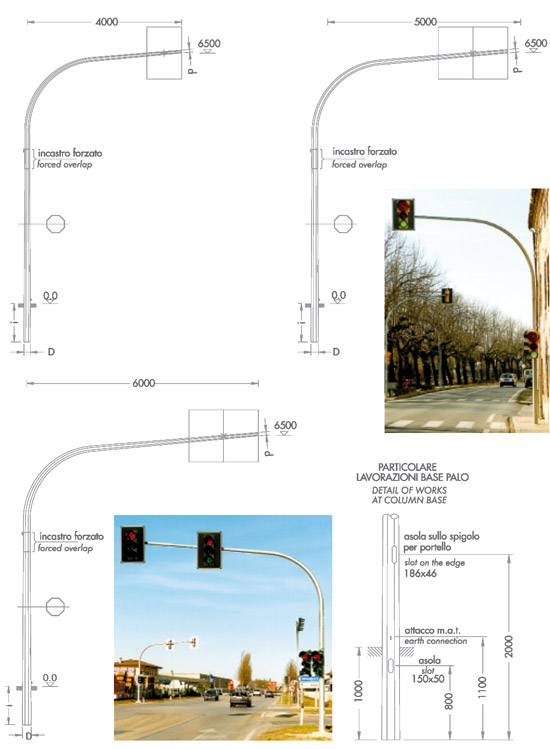

Pali semaforici a sezione ottagonale con sbraccio curvato, composto
da 2 elementi (piedritto + sbraccio) da assemblare in opera
mediante incastro forzato per sovrapposizione.
Predisposti per l'ancoraggio al basamento mediante infissione
nel blocco di fondazione in cls. Costruiti mediante formatura
a freddo di lamiera e successiva saldatura longitudinale esterna
eseguita con procedimento automatico MAG omologato.
Il materiale utilizzato è acciaio di qualità S355JO EN 10025.
Tolleranze dimensionali UNI EN 40/2 - UNI EN 10051 Il fusto
diritto è completo di apertura alla base per il passaggio dei
cavi elettrici, attacco per il collegamento a terra, asola 186x46
per alloggiamento morsettiera.
Lo sbraccio ricurvo viene realizzato mediante curvatura con
raggio 1800. I pali vengono forniti zincati a caldo, mediante
immersione in vasche di zinco fuso. Lo spessore dello strato
di zinco sarà conforme alle normative UNI EN 40.

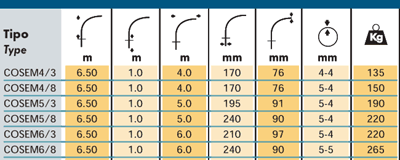

Standardizzazione
Al fine della standardizzazione, sono state studiate 3 soluzioni
e precisamente:
- pali h.f.t. m 6.50, sbraccio 4 m, per 1 lanterna con pannello
di contrasto 90x 135 cm
- pali h.f.t. m 6.50, sbraccio 5 m, per 2 lanterna con pannello
di contrasto 90x 135 cm
- pali h.f.t. m 6.50, sbraccio 6 m, per 2 lanterna con pannello

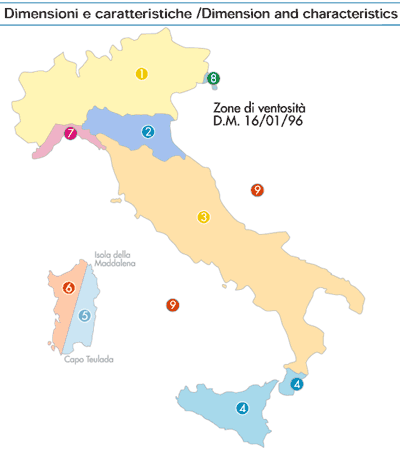

di contrasto 90x 135 cm Inoltre per tener conto delle diverse
condizioni di ventosità in cui è stata suddivisa l'Italia, sono
state distinte 2 versioni uniformando le zone 1-2-3 e le zone
4-5-6-7-8.
Esempio:
COSEM.../3 = idoneo in ZONA 1-2-3
COSEM.../8 = idoneo in ZONA 4-5-6-7-8
