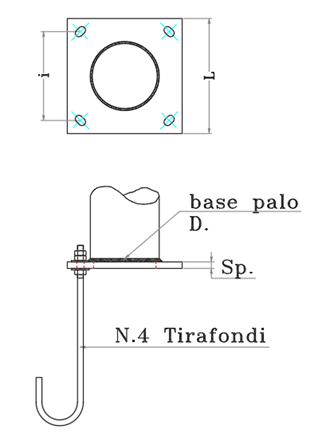

Piastra di base, dimensionata considerando il massimo momento resistente alla base del palo considerato, saldata al palo da saldatori qualificati dall I.I.S. Istituto Italiano della Saldatura e controllo qualità saldature secondo EN ISO 3834.
I tirafondi sono in tondino di acciaio, grezzi e completi di bulloneria zincata.
| Codice prodotto | Descrizione | peso kg | Codice prodotto | Descrizione |
|---|---|---|---|---|
| +P (MAXD131) | palo max D131 ... con piastra base quadrata 250x15 saldata, 4 fori asolati d20 interasse 170x170 | TRFM16X750U3D2R | Tirafondo acciaio S355J2, M16 L.Sv.750, curvato a uncino R.48 unghia 75 con 1 estremità filettata L.100, grezzo + 3 dadi medi M16 e 2 rondelle piane (17x48x4) zinc.el., tutto montato | |
| +P (MAXD172) | palo max D172 ... con piastra base quadrata 300x15 saldata, 4 fori asolati d22 interasse 220x220 | TRFM18X750U3D2R | Tirafondo acciaio S355J2, M18 L.Sv.750, curvato a uncino R.54 unghia 75 con 1 estremità filettata L.100, grezzo + 3 dadi medi M18 e 2 rondelle piane (20x54x4) zinc.el., tutto montato | |
| +P (MAXD219) | palo max D219 ... con piastra base quadrata 350x20 saldata, 4 fori asolati d24 interasse 270x270 | TRFM20X1000U3D2R | Tirafondo acciaio S355J2, M20 L.Sv.1000, curvato a uncino R.60 unghia 100 con 1 estremità filettata L.120, grezzo + 3 dadi medi M20 e 2 rondelle piane (22x60x4) zinc.el., tutto montato | |
| +P (MAXD250) | palo max D250 ... con piastra base quadrata 400x20 saldata, 4 fori asolati d24 interasse 300x300 | TRFM20X1000U3D2R | Tirafondo acciaio S355J2, M20 L.Sv.1000, curvato a uncino R.60 unghia 100 con 1 estremità filettata L.120, grezzo + 3 dadi medi M20 e 2 rondelle piane (22x60x4) zinc.el., tutto montato | |
| +P (MAXD320) | palo max D320 ... con piastra base quadrata 475x20 saldata, 4 fori asolati d28 interasse 380x380 | TRFM24X1200U3D2R | Tirafondo acciaio S355J2, M24 L.Sv.1200, curvato a uncino R.72 unghia 120 con 1 estremità filettata L.140, grezzo + 3 dadi medi M24 e 2 rondelle piane (26x72x5) zinc.el., tutto montato | |
| +P (MAXD370) | palo max D370 ... con piastra base quadrata 525x25 saldata, 4 fori asolati d28 interasse 430x430 | TRFM24X1200U3D2R | Tirafondo acciaio S355J2, M24 L.Sv.1200, curvato a uncino R.72 unghia 120 con 1 estremità filettata L.140, grezzo + 3 dadi medi M24 e 2 rondelle piane (26x72x5) zinc.el., tutto montato | |
| +P (MAXD450) | palo max D450 ... con piastra base quadrata 625x25 saldata, 4 fori asolati d31 interasse 520x520 | TRFM27X1500U3D2R | Tirafondo acciaio S355J2, M27 L.Sv.1500, curvato a uncino R.81 unghia 150 con 1 estremità filettata L.160, grezzo + 3 dadi medi M27 e 2 rondelle piane (30x81x6) zinc.el., tutto montato |
Documento di proprietà di Pali Campion srl. La riproduzione è ammessa solo purché se ne citi la fonte. I dati tecnici sono indicativi, in fase d'ordine saranno specificati i definitivi. www.palicampion.it rev.20260224
