Poligonali
Pagina aggiornata il
Pali troncopiramidali a sezione poligonale, realizzati in regime di controllo qualità certificato ISO9001 e da centro di trasformazione autorizzato secondo DM 14/01/08, costituiti da uno o più tronchi ad innesto forzato per sovrapposizione, ottenuti mediante formatura a freddo di un trapezio di lamiera in acciaio di qualità a norma EN10025 e successiva saldatura longitudinale esterna eseguita con procedimento automatico MAG omologato e controllo qualità saldature secondo EN ISO 3834.
Protezione contro la corrosione mediante zincatura a caldo, ottenuta con il seguente ciclo: grassaggio; decapaggio; lavaggio; flussaggio; preriscaldo; zincatura in zinco fuso a 440÷450 gradi centigradi, con percentuale minima di zinco nel bagno di zincatura ³ 98.5%. Rivestimento ottenuto conforme alla norma UNI EN ISO 1461 con spessori minimi di 55 microns e medi di 70 microns.
Eventuale verniciatura esterna, colore a scelta dalla notra cartella colori, effetto raggrinzato, ottenuto con ciclo a polveri termoindurenti, comprensivo di: pulizia da eventuali residui di zincatura; lisciatura delle superfici mediante leggera azione meccanica; pulizia delle superfici al fine di eliminare olio e sporco in genere e creare una buona base di aderenza; applicazione mediate spruzzatura elettrostatica della polvere poliestere adatta per superfici zincate a caldo destinate all’esterno, fino a raggiungere 60/80 micron di spessore; polimerizzazione in forno a temperatura costante di circa 200° per 40-50 minuti, imballo per ogni singolo palo, mediante fasciatura con tessuto non tessuto 100% poliestere, (no pluriboll), per evitare danneggiamenti della verniciatura durante le operazioni di movimentazione, trasporto e stoccaggio. Le caratteristiche del rivestimento ottenuto saranno: spessore medio 60 micron, resistenza ai test di quadrettatura ISO2409, resistenza ai test d’urto UNI8901
I pali sonno dotati di marcatura CE in conformità alla legislazione vigente (DPR246/93, 89/106/CEE; 93/68/CEE). La marcatura, su ogni singolo palo, dovrà riportare: norma di riferimento EN40-5, identificazione del costruttore, numero certificato di autorizzazione alla mercatura CE CPD P029, anno di marcatura, codice prodotto e commessa di riferimento.
Per la progettazione dei Pali per illuminazione è necessario conoscere i seguenti dati:
– località di installazione
– configurazione del paesaggio circostante ovvero categoria di rugosità del terreno
– altezza punto luce
– numero, tipo, dimensioni e pesi degli apparecchi da montare
– disposizione degli apparecchi (testapalo; a sbraccio)
Proiettori
Accessori
Sbracci cilindrici 1-2 vie
Sbracci cilindrici multipli
Attacchi a “pipa”
Traverse portaproiettori
MORSETTIERE E PORTELLI
Portello in alluminio, per asola 132x38 o 186x45, IP55, IK10, doppia serratura pentagonale, guarnizione perimetrale, logo Campion
Morsettiera da incasso, classe II doppio isolamento, per asola 132x38 o 186x46, CEI EN 60668-1, CEI EN 60998-2-1, contenitore IP43, 4 poli a 3 vie, dorsale in/out, derivazione, portafusibile sezionabile
Portello "filo palo" logo Campion, per asola 186x46, con morsettiera, classe II doppio isolamento, 4 poli a 3 vie, dorsale in/out, 1 portafusibile. sezionabile
Basetta 170x75 per morsettiera componibile, senza coperchio, con attacchi regolabili e doppia guida DIN

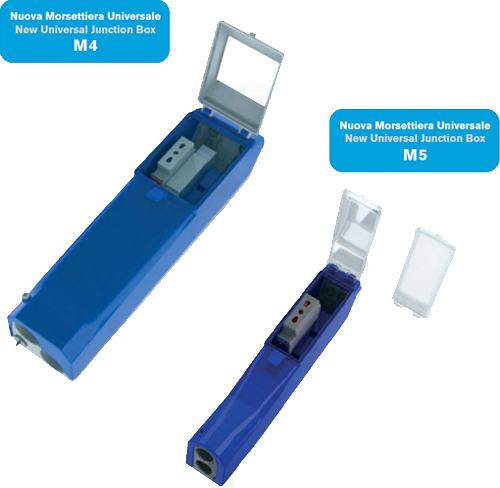

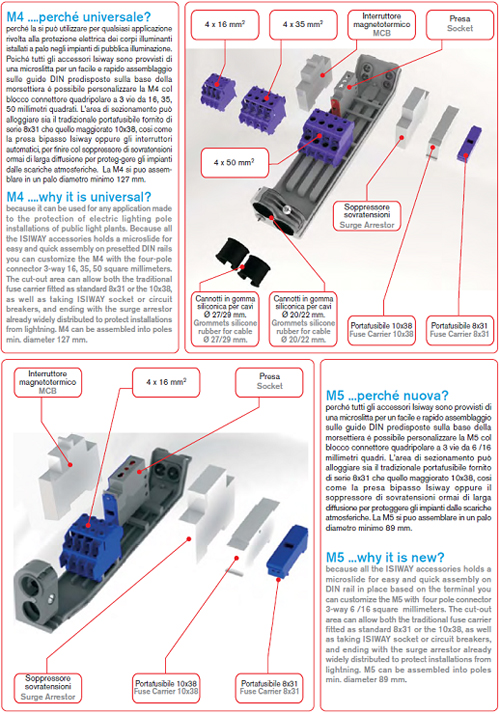

Morsettiera, classe II doppio isolamento, CEI EN 60668-1, CEI EN 60998-2-1, contenitore IP54, 4 poli a 3 vie, dorsale in/out, derivazione , portafusibili sezionabili
CORONE CIRCOLARI PORTAPROIETTORI
Traverse porta proiettori costruite utilizzando profilati per carpenteria e predisposte per il fissaggio a testa palo mediante innesto a bicchiere e fissaggio con viti. I profili utilizzati sono in acciaio di qualità S235JR.
La zincatura viene ottenuta mediante immersione in vasche di zinco fuso. Lo spessore dello strato di zinco sarà conforme alle normative UNI EN 40, ISO1461.
COVERLIGHT
Sistema di supporto e copertura proiettori, ideale per l’illuminazione di piazzali o svincoli stradali. Tale sistema può essere montato su qualsiasi tipologia di palo, purchè strutturalmente adeguato (sup. esposta al vento m2 0,70).
E’ costituito essenzialmente da una staffa circolare da montare a cima palo, predisposta per il fissaggio di 4-6 proiettori su 360°. La staffa e i proiettori sono quindi coperti da un cappello Ø1700 in vetroresina trattata nella superficie esterna con una finitura perfettamente liscia color grigio RAL 7032 (o altra colorazione a richiesta).
KIT FOTOVOLTAICO

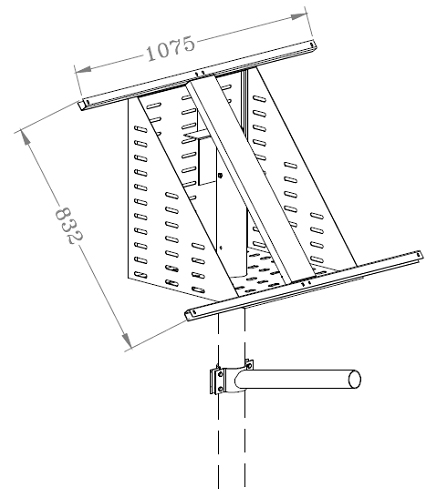

Box contenitore batterie in lamiera zincata, 653x557x552 con portello accesso posteriore, telaio 1075x832 x supporto pannello, +sbraccio cilindrico a squadro 800x60x3 incl.10° zincato da fissare con collare, adatto per pali cima D.89
STAFFAGGI PER FISSAGGIO PALI A MURO

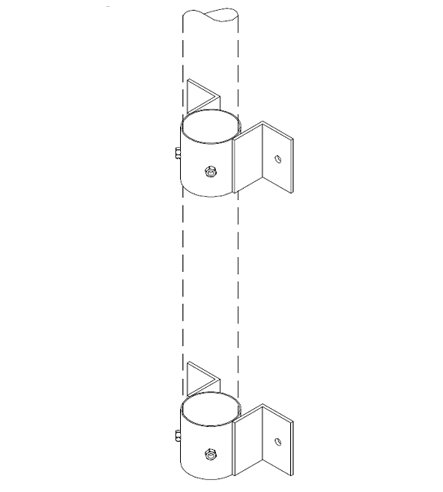

Coppia di staffe con angoli di appoggio per fissaggio pali a muro, costruite utilizzando profilati per carpenteria e predisposte per il fissaggio a muro tramite tasselli (esclusi). Palo da infilare e bloccare con con viti. I profili utilizzati sono in acciaio di qualità S235JR.
La zincatura viene ottenuta mediante immersione in vasche di zinco fuso. Lo spessore dello strato di zinco sarà conforme alle normative UNI EN 40, ISO1461
Foto
Standard
Pali, predisposti per l’ancoraggio al basamento mediante infissione nel blocco di fondazione, sono completi delle 3 lavorazioni standard alla base per il collegamento elettrico a norma, asola entrata cavi, attacco m.a.t., asola per morsettiera.
Pali, predisposti per l’ancoraggio al basamento mediante infissione nel blocco di fondazione, sono completi di, asola entrata cavi e attacco m.a.t.
Per la scelta del modello adeguato è necessario conoscere: altezza punto luce; tipo di configurazione (testapalo, a sbraccio, …), numero e tipo di apparecchi illuminanti da montare; località di installazione.
